Als Lieferant von 30 kW variablen Frequenz -Laufwerken (VFDs) hatte ich das Privileg, mit zahlreichen Kunden in der Druckmaschinenbranche in Kontakt zu treten. Die Druckmaschinenkontrolle stellt eine einzigartige Reihe von Anforderungen für VFDs vor, und ein 30 -kW -VFD muss bestimmte Kriterien erfüllen, um eine optimale Leistung zu gewährleisten. In diesem Blog werde ich mich mit den wichtigsten Anforderungen befassen, die die Drucken von Maschinensteuerung von einem 30 -kW -VFD -Anforderungen an die Steuerung des Maschinens befassen.
Präzise Geschwindigkeitskontrolle
Eine der kritischsten Anforderungen an die Steuerung von Druckmaschinen ist eine genaue Geschwindigkeitsregulierung. Druckprozesse beinhalten häufig mehrere Stufen, wie z. B. Papierfütterung, Tintenanwendung und Trocknung. Jede Stufe erfordert eine bestimmte Geschwindigkeit, um hochwertige Qualitätdrucke zu gewährleisten. Ein 30 -kW -VFD muss in der Lage sein, eine genaue Geschwindigkeitsregelung innerhalb eines schmalen Toleranzbereichs bereitzustellen.
Zum Beispiel müssen im Offset -Druck der Druckzylinder und das Papierzufuhrsystem bei synchronisierten Geschwindigkeiten funktionieren. Jede Geschwindigkeitsabweichung kann zu falsch ausgerichteten Drucken, Verschmutzungen oder anderen Qualitätsproblemen führen. Die VFD sollte in der Lage sein, eine konstante Geschwindigkeit auch unter unterschiedlichen Lastbedingungen aufrechtzuerhalten. Dies kann dies durch fortschrittliche Kontrollalgorithmen wie die Vektorsteuerung erreichen. Die Vektorsteuerung ermöglicht es dem VFD, das Drehmoment und den Fluss des Motors unabhängig zu steuern und eine genaue Geschwindigkeitsregulierung und eine schnelle dynamische Reaktion zu liefern.
Drehmomentkontrolle
Druckmaschinen erleiden während des Betriebs häufig unterschiedliche Belastungsdrehmomente. Wenn das Papier beispielsweise in die Druckmaschine eingespeist wird, gibt es einen anfänglichen hohen Drehmomentbedarf, um die statische Reibung zu überwinden. Sobald das Papier in Bewegung ist, nimmt das Drehmomentbedarf ab. Ein 30 -kW -VFD muss in der Lage sein, ein ausreichendes Drehmoment bei niedrigen Geschwindigkeiten zu liefern, um den Motor zu starten und die hohen Drehmomentanforderungen während der Start- und Beschleunigungsphasen zu erfüllen.
Darüber hinaus sollte der VFD während des kontinuierlichen Betriebs die Drehmomentausgabe entsprechend den Laständerungen einstellen können. Dies sorgt für einen reibungslosen Betrieb und verhindert, dass der Motor zum Stillstand kommt. Einige VFDs bieten Drehmomentkompensationsfunktionen an, mit denen das Drehmoment automatisch auf den Geschwindigkeits- und Lastbedingungen eingestellt werden kann. Diese Funktion ist besonders nützlich bei Druckmaschinen, bei denen sich die Last schnell ändern kann.
Multi -Achse -Synchronisation
Viele moderne Druckmaschinen sind Multi -Achsen -Systeme, wobei mehrere Motoren verschiedene Komponenten wie Papierfuttermittel, Druckzylinder und Förderer treiben. Diese Achsen müssen genau synchronisiert werden, um einen genauen Druck zu gewährleisten. Ein 30 -kW -VFD sollte Multi -Achse -Synchronisationsfunktionen unterstützen.
Die VFD kann mit anderen Laufwerken im System über ein Kommunikationsnetzwerk wie Profibus, Modbus oder Ethernet kommunizieren. Auf diese Weise können die Laufwerke Informationen über Geschwindigkeit, Position und Drehmoment austauschen, sodass sie koordiniert arbeiten können. Beispielsweise müssen in einer Netzdruckpresse der Papierrückmotor und der Druckzylindermotor synchronisiert werden, um sicherzustellen, dass das Papier zum richtigen Zeitpunkt und zur richtigen Geschwindigkeit zum Drucken gefüttert wird.
Bremsen und regenerative Energiehandhabung
Druckmaschinen erfordern möglicherweise häufige Stopps und Starts, insbesondere bei Änderungen oder Wartungen. Ein 30 -kW -VFD sollte effektive Bremsfunktionen haben, um den Motor schnell zu stoppen. Es gibt zwei Haupttypen von Bremsmethoden: dynamisches Bremsen und regeneratives Bremsen.
Dynamisches Bremsen löst die vom Motor während der Verzögerung erzeugte Energie als Wärme durch einen Bremswiderstand ab. Diese Methode ist einfach und Kosten - effektiv für Anwendungen mit relativ geringem Anforderungen an Bremsenergie. Für Druckmaschinen mit hohen Strommotoren und häufiger Bremsung ist regeneratives Bremsen eine effizientere Option. Das Regenerativen Bremsen ermöglicht es dem VFD, die vom Motor erzeugte Energie während der Verzögerung wieder in elektrische Energie umzuwandeln und in die Stromversorgung zurückzuführen. Dies spart nicht nur Energie, sondern reduziert auch die Wärmeerzeugung im Bremswiderstand.
Schutz und Zuverlässigkeit
Druckmaschinen sind ein kritischer Bestandteil des Produktionsprozesses, und jede Ausfallzeit kann zu erheblichen Verlusten führen. Daher muss ein 30 -kW -VFD über umfassende Schutzmerkmale verfügen, um einen zuverlässigen Betrieb zu gewährleisten. Die VFD sollte den Motor und sich selbst vor Überlauf, Überspannung, unter - Spannung, über - Temperatur und kurze Schaltungsbedingungen schützen.
Über - Stromschutz verhindert, dass der Motor und der VFD durch übermäßigen Strom beschädigt werden. Überspannung und unter - Spannungsschutz stellen sicher, dass die VFD im sicheren Spannungsbereich arbeitet. Über -Temperaturschutz überwacht die Temperatur des VFD und des Motors und schaltet das System ab, wenn die Temperatur die sichere Grenze überschreitet. Short - Circuit Protection schützt die VFD vor Schäden bei einem kurzen Schaltkreis im Motor oder der Verkabelung.
Kompatibilität mit verschiedenen Motoren
Druckmaschinen können verschiedene Arten von Motoren verwenden, z. B. Induktionsmotoren, permanente Magnetmotoren oder Servomotoren. Ein 30 -kW -VFD sollte mit einer Vielzahl von Motorarten kompatibel sein. Auf diese Weise können die Hersteller von Druckmaschinen den am besten geeigneten Motor für ihre spezifische Anwendung auswählen.
Beispielsweise werden Induktionsmotoren aufgrund ihrer geringen Kosten und hohen Zuverlässigkeit in Druckmaschinen häufig verwendet. Permanente Magnetmotoren bieten jedoch eine höhere Effizienz und eine bessere dynamische Leistung. Eine VFD, die beide Motorarten unterstützen kann, bietet den Druckmaschinen -Designern mehr Flexibilität.
Benutzer - freundliche Benutzeroberfläche und Programmierung
Ein 30 -kW -VFD sollte eine benutzerfreundliche Schnittstelle für einen einfachen Betrieb und Programmieren haben. Die Schnittstelle sollte es den Operatoren ermöglichen, die VFD -Parameter schnell und einfach einzurichten. Es sollte auch eine echte Zeitüberwachung des VFD -Status liefern, z. B. Geschwindigkeit, Drehmoment, Temperatur und Fehlerinformationen.
Einige VFDs bieten grafische Benutzeroberflächen (GUIs) oder Touch - Bildschirmanzeigen, die den Bedienern noch einfacher können, mit dem VFD zu interagieren. Darüber hinaus sollte die VFD Remote -Programmier- und Überwachungsfunktionen unterstützen und es den Technikern ermöglichen, die VFD aus der Ferne zu konfigurieren und zu beheben.
Energieeffizienz
Energieeffizienz ist eine wichtige Überlegung bei modernen Druckmaschinen. Ein 30 -kW -VFD kann dazu beitragen, den Energieverbrauch zu reduzieren, indem die Motordrehzahl gemäß den Lastanforderungen angepasst wird. Durch das Ausführen des Motors mit optimaler Geschwindigkeit kann der VFD im Vergleich zu einem festen Geschwindigkeitsmotor eine erhebliche Menge Energie einsparen.
Zusätzlich zur Geschwindigkeitskontrolle sollte der VFD selbst eine hohe Energieeffizienz haben. Dies umfasst Merkmale wie niedrige Verlustleistungsmodule, optimierte Kontrollalgorithmen und regenerative Energiehandhabung. Durch die Auswahl einer Energie - effiziente 30 -kW -VFD können Druckmaschinenbetreiber ihre Betriebskosten und Umweltauswirkungen senken.
Abschluss
Zusammenfassend sind die Anforderungen der Druckmaschinenkontrolle für einen 30 -kW -VFD vielfältig und anspruchsvoll. Präzise Geschwindigkeitskontrolle, Drehmomentkontrolle, Multi -Achse -Synchronisation, Bremsen und regenerative Energiehandhabung, Schutz und Zuverlässigkeit, Kompatibilität mit verschiedenen Motoren, benutzerfreundliche Schnittstelle und Energieeffizienz sind alles wesentliche Merkmale.
Als 30 -kW -VFD -Lieferant verstehe ich die besonderen Bedürfnisse der Druckmaschinenindustrie. Unsere VFDs sind so konzipiert, dass sie diese Anforderungen erfüllen und hohe Leistung, zuverlässige und Energie effiziente Lösungen für die Druckmaschinensteuerung bieten. Wenn Sie in der Druckmaschinenindustrie sind und nach einer 30 -kW -VFD suchen, die Ihren spezifischen Anforderungen entsprechen kann, können Sie sich gerne an uns kontaktieren, um weitere Diskussionen und Beschaffungen zu erhalten. Wir sind bestrebt, Ihnen die besten Produkte und Dienstleistungen zu bieten.
Weitere Informationen zu unseren anderen VFD -Produkten finden Sie in den folgenden Links:
Lüfterpumpe VFD

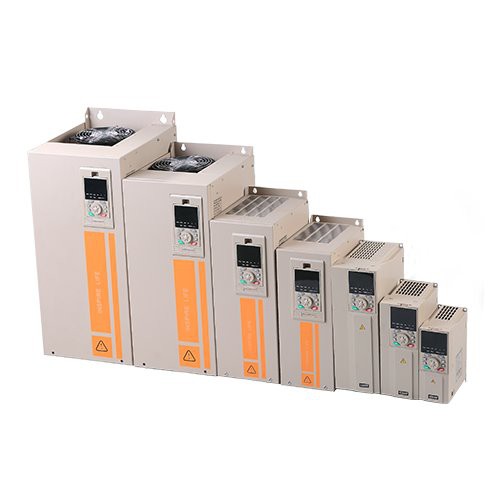

110V VFD -Laufwerk
